Soudal цонхны систем

Soudal цонхны систем (SWS) нь барилгын эрчим хүчний гүйцэтгэлийн (EPB) улам бүр өндөрсөж буй шаардлага, хүлээлтийг хангах суурилуулалтын иж бүрэн шийдлийг санал болгодог. SWS нь төрөл бүрийн өндөр чанартай бүтээгдэхүүнүүдийг багтаасан цогц систем бөгөөд үүнд чигжээс, полиуретан хөөс (PU хөөс), урьдчилан шахсан тууз, шингэн мембран болон өөрөө наалддаг туузууд багтдаг. Эдгээр бүтээгдэхүүнүүд нь хамтдаа цонх, хаалганы холболтын эргэн тойронд урт хугацааны, дулаан алдагдал багатай, агаар нэвтрэхгүй, цаг уурын нөлөөнд тэсвэртэй битүүмжлэлийг бүрдүүлж, аль ч төрлийн барилга болон суурилуулалтын аргачлалд тохируулан хэрэглэж болох уян хатан, захиалагчийн хэрэгцээнд нийцэх шийдлийг бий болгодог. Тасралтгүй хөгжиж буй энэ салбарт цонх, хаалга суурилуулагчид байнга шинэчлэгдэж буй цонхны технологитой тулгардаг. Үүнд эрчим хүчний хэмнэлтийн шийдлүүдээс гадна, дуу чимээг бууруулж, тайван орчныг бүрдүүлэх технологиуд багтдаг. Soudal цонхны систем (SWS) нь эдгээр дулааны болон акустик гүйцэтгэлийг улам сайжруулахаас гадна, цонх, хаалганы холболтын агаар нэвтрэх чадварыг ч мөн нэмэгдүүлдэг. Хамгийн сайн цонх ч зөв суурилуулалтын бүтээгдэхүүнгүйгээр бүрэн хүчин чадлаараа ажиллах боломжгүй гэдгийг SWS баталдаг.

Бүтээгдэхүүний мэдээлэл

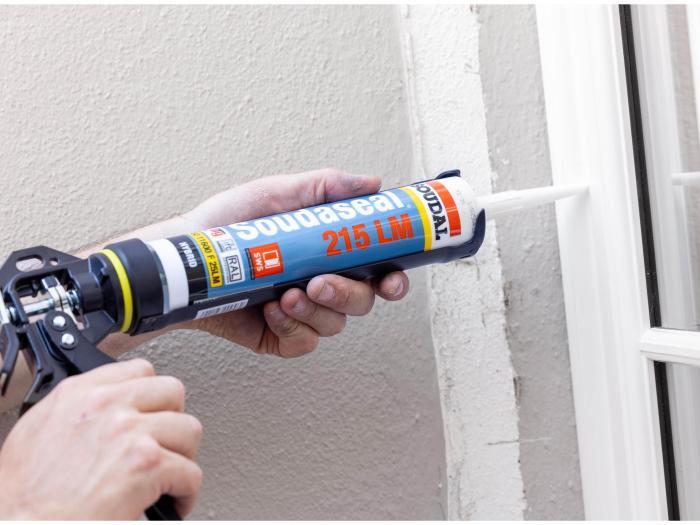

SWS Дотоод хэсэг – Агаар нэвтрэхгүй битүүмжлэл

SWS INSIDE бүтээгдэхүүний цуврал нь цонх, хаалганы холболтын агаар нэвтрэхгүй байдлыг сайжруулахад төвлөрдөг. Агаар нэвтрэхгүй байдал (Airtight): Дотоод орчны атмосферийн даралтаас үүдэлтэй агаарын хөдөлгөөнийг зогсооно. Уур тусгаарлагч (Vapour Barrier): Дотоод чийглэгийн холболтын завсар руу нэвчих явцыг хянаж, зохицуулна.

SWS MIDDLE бүтээгдэхүүний цуврал нь цонх, хаалганы холболтын завсрын дулаан ба акустик гүйцэтгэлийг сайжруулахад чиглэдэг:

Акустик: Барилгын бүтцийн эд ангиудаас үүсэх дуу чимээ, чичиргээний дамжихыг багасгадаг. Дулаан: Гадна болон дотоодын хоорондох дулааны солилцоог хязгаарлаж, шаардлагатай температурыг хадгалахад зарцуулагдах эрчим хүчний хэрэглээг бууруулдаг.

SWS Гадаад хэсэг – Цаг уурт тэсвэртэй битүүмжлэл

SWS OUTSIDE бүтээгдэхүүний цуврал нь цонх, хаалганы холболтыг гадны цаг уурын нөлөөллөөс хамгаалахад чиглэгдсэн: Үерийн усны хамгаалалт (Driving Rain Tight): Гадна талаас орж ирэх усыг барилгын бүрхүүл дотогш нэвтрүүлэхгүй байлгана. Усны уур нэвчих чадвар (Vapour Permeable): Усны уурыг гадна тал руу гаргах боломжийг дэмждэг. Агаар нэвтрэхгүй ба салхины хамгаалалт (Airtight and Windtight): Гадны атмосферийн даралтаас үүдэлтэй агаарын хөдөлгөөнийг (жишээ нь салхи) зогсооно.

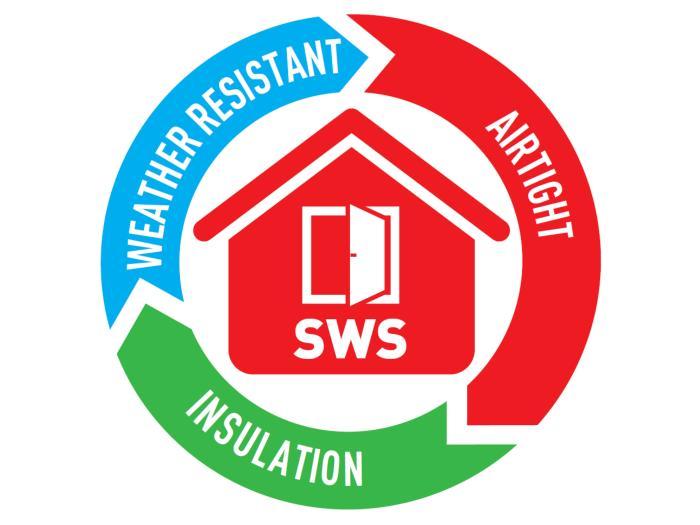

Цонхны 3 шатлалт битүүмжлэлийн систем

SWS нь аливаа цонх, хаалганы суурилуулалтын урт хугацааны гүйцэтгэлийг хангах зорилготой 3 шатлалт битүүмжлэлийн систем юм.
Энэхүү систем нь агаар нэвтрэхгүй байдал, дулаан тусгаарлалт болон цаг уурын нөлөөллөөс хамгаалахад чиглэсэн шийдлийг санал болгодог.
Систем нь холболтын дотоод талаас агаар нэвтрэхгүй битүүмжлэл, дунд хэсэгт нь дулаан болон дуу чимээний тусгаарлалт, гадна талаас нь цаг уурын нөхцлөөс хамгаалах битүүмжлэлийг бүрдүүлдэг.
Суурилуулагчид дотоод, дунд болон гадаад хэсэг бүрт зориулсан SWS бүтээгдэхүүнүүдээс сонголт хийх боломжтой.
Энэхүү иж бүрэн бүтээгдэхүүний багц нь бүх төрлийн суурилуулалтын аргачлалд нийцэх бөгөөд гүйцэтгэл ба бат бөх чанарыг салбарын хамгийн өндөр стандартын дагуу нарийвчилсан туршилтаар баталгаажуулсан.

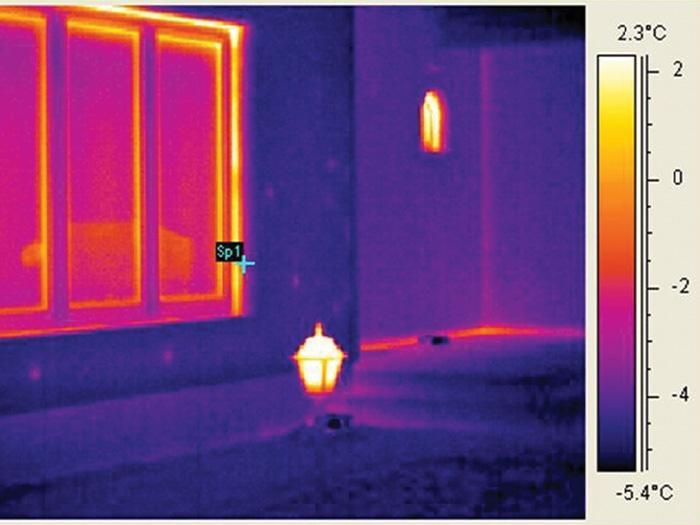

Агаар нэвтрэхгүй байдал

Өнөөгийн өндөр эрчим хүчний стандартыг хангахын тулд агаар нэвтрэхгүй байдлыг баталгаажуулах нь зайлшгүй шаардлагатай бөгөөд агаарын нэвчилт нь дулаан алдагдал, сэнсэрэлт, чийгийн асуудал болон дуу чимээний муудахад хүргэдэг. Агаар нэвтрэхгүй байдлыг blower door test (EN13829 стандарт)-аар хэмждэг бөгөөд энэ нь 50 Па даралтын зөрүү дээр агаарын нэвчилтийг хэмжиж, үр дүнг цаг тутмын агаарын солилцооны тоогоор (ACH буюу n50) илэрхийлдэг. Нарийвчилсан туршилтыг үндэсний чанарын хүрээний дагуу хийдэг ба зарим улс орнууд энэхүү даралтын утгыг 4 Па эсвэл 10 Па болгон өөрчилдөг. Цонхны ханатай холболтууд нь онцгой ач холбогдолтой бөгөөд дунджаар гэрийн нийт агаарын алдагдлын 15%-ийг эзэлдэг. Soudal цонхны систем (SWS) нь агаар нэвтрэхгүй байдлыг сайжруулж, нийт эрчим хүчний гүйцэтгэлийг дээшлүүлэх гол үүрэгтэй.

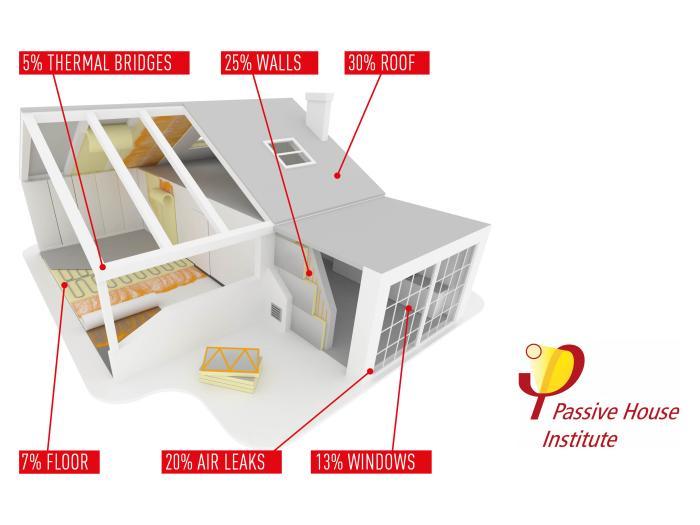

Пассив байши

Пассив байшингийн үзэл баримтлал нь 1990-ээд оны үед Германы Дармштадын их сургуульд хөгжүүлэгдсэн санаанууд дээр үндэслэгдсэн.
Пассив байшингийн стандартын гол зарчмуудын нэг нь урьдчилан сэргийлэх, өөрөөр хэлбэл эрчим хүчний хэт хэрэглээг багасгаж, алдагдлыг бууруулах явдал юм.
Бүх барилга төслүүд бүрэн пассив стандартын дагуу баригддаггүй ч, тэдгээрийн үндсэн зарчмуудыг хэрэгжүүлснээр барилгын эрчим хүчний хэмнэлт болон дотоод орчны тав тухыг хамгийн сайн түвшинд хүргэх боломжтой байдаг.
Эдгээр зарчмуудыг бодит барилгын ажилд хэрэгжүүлэхэд, барилгын бүрхүүл (envelope) буюу гадна хана, дээвэр, суурь зэргийг сайн дулаалж, агаар нэвтрэхгүй байлгах нь нэн чухал.
Өндөр үзүүлэлттэй цонх, хаалга нь барилгын халаалтын хэрэгцээг мэдэгдэхүйц бууруулж, дотоод орчны чанарыг сайжруулдаг.
Гэхдээ зөвхөн цонх, хаалганы чанар хангалтгүй — тэдгээрийн эргэн тойрны холболтын битүүмжлэл нь мөн адил чухал бөгөөд барилгыг өндөр стандарттай агаар нэвтрэхгүй байдал болон эрчим хүчний гүйцэтгэлд хүргэхэд чухал үүрэгтэй.

Soudal Window System (SWS) нь өндөр үзүүлэлттэй цонх, хаалгыг зөв, үр дүнтэй суурилуулах шийдлүүдийг санал болгодог. Эдгээр бүтээгдэхүүнүүд нь агаар нэвтрэхгүй байдал, дулаан тусгаарлалт болон эрчим хүчний хэмнэлтийг сайжруулахад үр дүнтэй бөгөөд, фасадын элементүүдийн ашиглалтын хугацаанд тасралтгүй найдвартай ажиллах байдлаар туршигдсан байдаг. Мөн SWS бүтээгдэхүүнүүд нь Пассив Байшингийн Хүрээлэн (Passive House Institute)-ээс пассив стандарт хангасан барилгуудын зураг төсөлд ашиглахыг зөвшөөрсөн бүтээгдэхүүнүүд юм. Зөвшөөрөгдсөн бүрэлдэхүүн хэсгүүдийн талаарх дэлгэрэнгүй мэдээллийг Passive House-ийн албан ёсны вэбсайтаас авна уу.

SWS INSIDE бүтээгдэхүүнүүдийн үндсэн үүрэг нь цонх, хаалганы холболтын хэсгийн агаар нэвтрэхгүй байдлыг сайжруулах юм. SWS-ийн цувралд холболтын битүүмжлэлийг сайжруулахад зориулсан агаар нэвтрэхгүй болон уурын нэвчилтийг хязгаарлах зориулалттай хэд хэдэн төрлийн бүтээгдэхүүн багтдаг.

+Шингэн хэлбэрийн мембран (Liquid Applied Membranes)
+Шингэн мембранууд (Liquid membranes) нь холболтын завсар дээр түрхэж хэрэглэдэг шингэн суурьт бүрхүүл бөгөөд хатсаны дараа резинэн бүтэцтэй, ус болон агаар нэвтрэхгүй хамгаалалтын давхарга үүсгэдэг.
+Soudatight LQ болон Soudatight SP нь өндөр үзүүлэлттэй SWS системийн бүрэлдэхүүнд багтдаг, тусгай зориулалтын шингэн мембран бүтээгдэхүүнүүд юм.
+Эдгээр мембранууд нь:
+Цонх, хаалга, ханын холболтууд зэрэг ямар ч төрлийн завсрын агаар нэвтрэхгүй байдлыг хангахад тохиромжтой,
+Дотоод хэрэглээнд зориулагдсан бөгөөд өндөр үр дүнтэй хамгаалалт өгдөг.

SWS MIDDLE – Дулаан ба дуу тусгаарлах бүтээгдэхүүнүүдийн үндсэн үүрэг Тайлбар: SWS MIDDLE бүтээгдэхүүнүүдийн гол зорилго нь цонх, хаалганы холболтын хэсгийн дуу болон дулаан тусгаарлалтын үзүүлэлтийг сайжруулах юм.

+PU Хөөс (PU Foams)
+PU хөөс нь полиуретан суурьтай тэлдэг дүүргэгч материал бөгөөд цонх, хаалганы хүрээний эргэн тойрны холболтын хэсэгт дулаан ба дуу тусгаарлалт хийх зориулалттай.

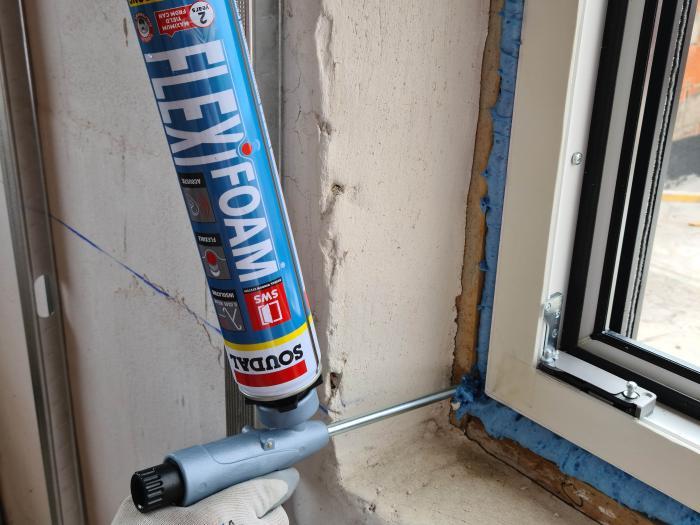

SWS MIDDLE – Дулаан болон Дуу тусгаарлалт (Insulation)

SWS OUTSIDE бүтээгдэхүүнүүд нь цонх, хаалганы холболтын гадна талд байрлаж, гадны цаг агаарын нөлөөллөөс хамгаалдаг. Энэ систем нь усны нэвчилтээс сэргийлэх, агаар нэвтрэхгүй байх болон уур чөлөөлөх чадвартай хамгаалалтын бүрхүүл үүсгэдэг.

+Liquid Applied Membranes (Шингэн суурьт мембранууд)
+Шингэн мембранууд Шингэн мембранууд нь шингэн хэлбэрийн бүрхүүл бөгөөд хатсаны дараа резинэн төст ус нэвтрүүлдэггүй, агаар нэвтрэхгүй хамгаалалтын бүрхүүл болж хувирдаг. Энэ нь холболтын завсар, шугамыг бүрэн битүүмжлэх зориулалттай.
+SWS системийн бүрэлдэхүүн хэсэг болох Soudatight Hybrid болон Soudatight WP нь цонх, хаалганы гадна талын холболтын ус нэвтрүүлэлтгүй, агаар нэвтрэхгүй битүүмжлэл үүсгэх өндөр үзүүлэлттэй бүтээгдэхүүнүүд юм.
+Эдгээр мэргэжлийн шингэн мембранууд нь барилгын ямар ч холболт, завсрыг агаар нэвтрэхгүй, ус үл нэвтрүүлэхүйц битүүмжилж өгөхөд тохиромжтой.
+Soudatight бүтээгдэхүүний сонголт олон төрлийн сав баглаа боодолтой бөгөөд төсөл, хэрэглээний онцлогоос хамааран спрей, багс, буу зэрэг аргаар түрхэх боломжтой.

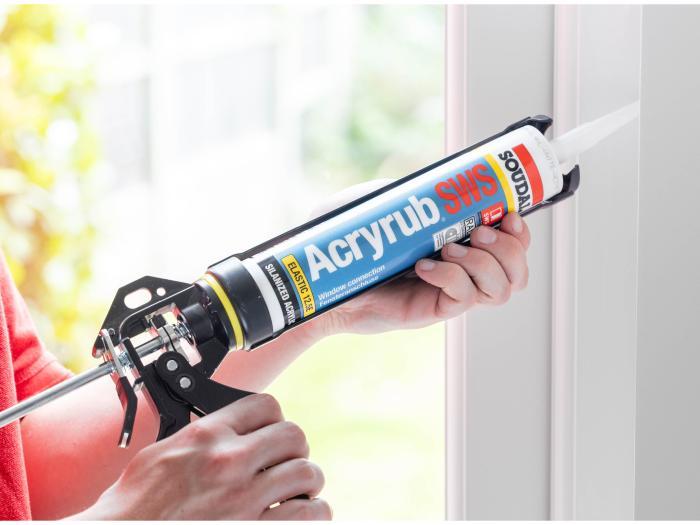

SWS OUTSIDE – Цонх, хаалганы гадна талын холболтын хамгаалалт (Цаг агаарын тэсвэр)
